Bước sóng: | 940nm | Quyền lực: | 20W |
---|---|---|---|
Đăng kí: | Nguồn bơm laser sợi quang | Khẩu độ số quang học: | 0,22NA |
Tên: | 940nm-20W | Bảo vệ phản hồi: | 1400-1600nm |
Điểm nổi bật: | Diode laser kết hợp sợi quang 20 watt,laser diode ghép sợi quang 940nm,laser diode ghép sợi quang 940nm |

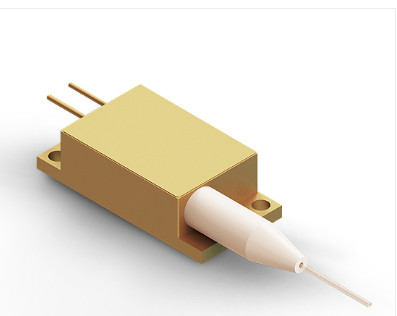

940nm-20W
Đặc trưng:
Bước sóng 940nm
Công suất đầu ra 20W
Đường kính lõi sợi 105µm
0,22NA
Bảo vệ phản hồi 1400nm-1600nm
Các ứng dụng:
Nguồn bơm laser sợi quang
Thông số kỹ thuật (25 ℃)
|
Biểu tượng
|
Đơn vị
|
K940DA2HN-20.00W | |||
Tối thiểu | Đặc trưng | Tối đa | ||||
Dữ liệu quang học | Công suất đầu ra CW | Po | W | 20 | - | - |
Bước sóng trung tâm | λc | nm | 940 ± 3 | |||
Chiều rộng quang phổ (FWHM) | △ λ | nm | - | 3 | 6 | |
Sự thay đổi bước sóng theo nhiệt độ | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
Thay đổi bước sóng với dòng điện | △ λ / △ A | nm / A | - | 0,6 | - | |
Dữ liệu điện | Hiệu quả điện-quang | Thể dục | % | 52 | - | |
Ngưỡng giới hạn dòng điện | lth | Một | - | 1,2 | - | |
Hoạt động hiện tại | lop | Một | - | 12 | 13 | |
Điện áp hoạt động | Vop | V | - | 3.2 | 3.6 | |
Độ dốc hiệu quả | η | W / A | - | 1,8 | - | |
Dữ liệu sợi quang
|
Đường kính lõi | Dcore | μm | - | 105 | - |
Đường kính ốp | Dclad | μm | - | 125 | - | |
Khẩu độ số | NA | - | - | 0,22 | - | |
Chiều dài sợi | Lf | m | - | 1 | - | |
Đường kính ống lỏng sợi | - | mm | 0,9mm | |||
Bán kính uốn tối thiểu | - | mm | 50 | - | - | |
Kết thúc sợi quang | - | - | - | Không có | - | |
Phản hồi cách ly | Bước sóng phản xạ ngược | λ | nm | 1400-1600 | ||
Cô lập phản xạ ngược | - | dB | - | 30 | - | |
Khác | ESD | Vesd | V | - | - | 500 |
Nhiệt độ bảo quản | Tst | ℃ | -20 | - | 70 | |
Nhiệt độ hàn chì | Tls | ℃ | - | - | 260 | |
Thời gian hàn chì | t | giây | - | - | 10 | |
Nhiệt độ trường hợp hoạt động | Đứng đầu | ℃ | 15 | - | 35 | |
Độ ẩm tương đối | RH | % | 15 | - | 75 |
